SEÑALES BINARIAS Y CIRCUITOS DE CONMUTACION

El uso de las variables binarias y la aplicación a la lógica binaria se demuestra por los circuitos sencillos de conmutación de la Figura 1-4. Supongamos que los interruptores A y B representen dos variables binarias con valores iguales a 0 cuando el interruptor este abierto e igual 1 cuando el interruptor este cerrado. Simultáneamente asúmase que la lámpara L representa una tercera variable primaria igual a 1 cuando la luz esta prendida e igual a 0 cuando este apagada. Para el caso de los interruptores en series, la luz se prende solamente si A y B están cerrados. Para los interruptores en paralelo, la luz se prendera si A y B están cerrados. Obviamente estos dos circuitos pueden expresarse por  medio de la lógica binaria con las operaciones AND y OR respectivamente:

L = A . B para el circuito de la figura 1-4 (a)

L = A+ B para el circuito de la figura 1-4 (b)

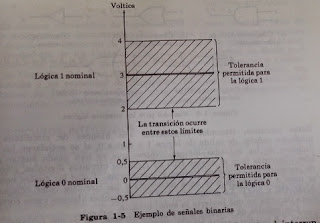

Los circuitos digitales electrónicos se llaman algunas veces circuitos de conmutación, ya que se comportan con un interruptor con un elemento activo tal como un transistor conduciendo (interruptor cerrado) o en corte (interruptor abierto). En vez de cambiar manualmente el interruptor el circuito de interrupción electrónico usa señales binarias para controlar el estado de conducción o no conducción del elemento activo. Las señales eléctricas tales como voltajes o corrientes existen por todo el sistema digital en cualquiera de los dos valores reconocibles (excepto durante la transición). Los circuitos operados por voltaje responden a dos niveles separados los cuales representan una variable binaria igual a lógica 1 o lógica 0. Un sistema digital en partículas podría definir la lógica 1 como una señal de valor nominal de 3 voltios y la lógica 0 como una señal de valor nominal de 0 voltios. Como se muestra en la figura 1-5 cada nivel de voltaje tiene una desviación aceptable de la nominal.

La región intermedia entre las regiones permitidas se cruza solamente durante las transiciones de estado. Los terminales de entrada de los circuitos digitales aceptan señales binarias dentro de las tolerancias permisibles y responden en el terminal de salida con señales binarias que caen dentro de las tolerancias específicas.
